一、用途
XSZ 系列張力自動平衡首繩懸掛裝置是針對國內外普通使用的液壓螺旋式和液壓墊塊式調繩器存在的不能自動調整鋼絲繩張力平衡而研制的一種實用新型產品。該裝置采用閉環無源液壓連通自動調整平衡系統，能高精度地實現鋼絲繩在動靜狀態下的張力自動平衡，完善了多繩提升機的一項關鍵技術，使多繩提升機無論從安全上、生產效率上都躍上了一個新水平。該裝置現已系列化，可供老礦井改造，新礦井設計選用。
二、功能
1、能使提升鋼絲繩在動、靜狀態下實現張力自動平衡，不需停車調整；
2、能減少因滾筒繩槽直徑誤差而引起的鋼絲繩張力差；
3、能減少或消除鋼絲繩本身剛度誤差引起的鋼絲繩應力變化；
4、能有效提高鋼絲繩使用壽命，減少因張力不平衡而造成的斷繩事故；
5、能大大減輕提升機襯墊摩損，延長襯墊使用壽命；
6、能大大減少或取消車削襯墊，測試張力，調整平衡減少維護工作量；
7、能減少調整對罐截繩次數。
三、工作原理
當提升機運行時出現鋼絲繩張力不平衡，各繩之間產生張力差，則張力大的鋼絲繩通過楔形環 1，上銷軸 3，中板 2、墊塊 9、側板 6、壓板5 壓縮連通器油缸 7 使油缸的活塞桿向里壓縮，懸掛裝置伸長，該鋼絲繩張力減小。同時，油缸內的油液通過連通管排入張力小的連通器缸內，使其活塞桿向外伸長，通過中板 2、墊塊 9、側板 6、壓板 5 使懸掛長度縮短，鋼絲繩張力變大，直到各鋼絲繩張力趨于相等，張力自動平衡懸掛裝置的運動才相應停止。

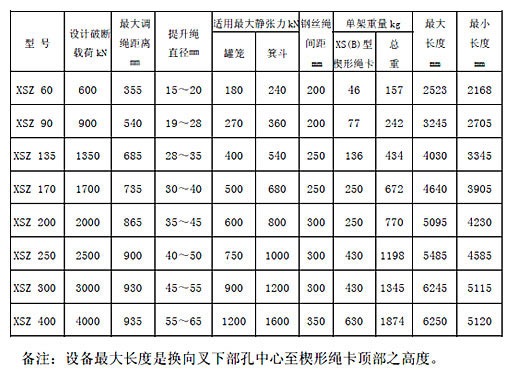

四、主要技術參數
